技術參數及配置：

型號	BL-3D-51200
軸數	5軸
加工線徑	硬料:Φ5 ～φ 8mm 軟料:Φ5～φ12mm
送線軸伺服電機功率	15KW*4
轉臂軸伺服電機功率	5.5KW
切刀軸伺服電機功率	1.0KW
升降軸伺服電機功率	1.0KW
折角軸伺服電機功率	2.0KW
機器重量	8000KG
輸入電源	三相380V（±20V）
機器尺寸	5600mm X 2500mm X 2070mm

配件名稱	品牌產地
伺服電機、編碼器	SANYO
直線滑軌	臺灣上銀
開關電源	臺灣明緯
熒光屏	臺灣友達
變頻器	臺灣臺達
數控系統	拓普康
軸承	日本NSK
減速機	德國牛卡特/臺灣品宏
機座材質	A3鋼料
鍵盤	羅技
電腦主板	臺灣拓普康
滾珠絲桿	臺灣上銀

設備特點：

倒角切槽折彎一體設備機是由轉頭5700機和倒角機組合，由5700機系統進行控制兩臺設備運轉

運轉如下：

1、折彎機送線到倒角機;

2、倒角機倒角切槽;

3、折彎機抽回線材;

4、折彎機進行折彎;

5、折彎機切斷線材完成;

設備優勢：

1、 結構輕巧，運行快速，采用歐美成型技術，生產精度高，穩定性好;

2、送線和轉臂，既分離又配合，轉頭時，真正實現不轉線，生產更穩定;

3、可以實現推小旋繞比的圓弧和多圓圈，比平板機更方便。

4、軸承、齒輪等重要零部件采用臺灣進口配件，設備耐用可靠;采用高速電機，生產速度高于國內同類產品25%以上

5、專業外觀設計，顏值越高，責任越大;

6、邊生產邊調速邊改程序，操作方便，開機、關機、最快速、最慢速折角，角度無變化，

7、連入互聯網，通過手機實現遠程控制，售后服務更方便

8、鋼絲對接機工具的使用，讓機臺的換線操作更方便。

應用行業及案例圖樣：

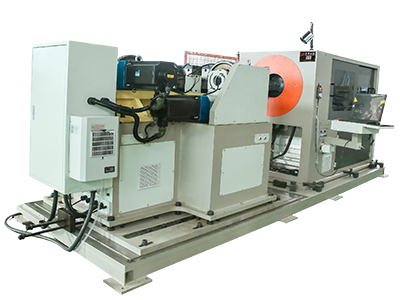

        墩頭折彎組合機BL-3D-51200主要應用于汽車零部件行業，其中包含汽車座椅鋼絲、汽車座椅配件成型；寵物籠配件；衛廚五金配件；園林工具配件、電子產品成型、玩具配件成型、電器配件成型、運動器材配件成型、 文具配件成型、儀器配件成型、儀表配件成型、發飾配件成型、廚衛掛件配件成型、 工藝品成型、超市貨架配件成型等所需的各類高精密金屬線材成型配件領域。

保養細節：

1、正確安裝擺放

機臺放置車間后，需要充分的地線接地，生產廠家在運輸過程中，有帶木板墊底的，需要把木板拿掉，墊上膠墊，這樣做的目的是防止線材成型機生產過程中，不會因機臺運行產生震晃。

2、定期加機油和黃油

加油的位置主要是卷曲、送線箱、和傳動齒輪等地方，長期保持線材成型機部分的磨合處有機油的潤滑，一般一個星期要檢查一次黃油;

3、保持機臺的清潔

每天下班前，員工需要把線材成型機表面擦拭干凈，如果長期不清潔，油污累積，會有電路參數發生改變的可能性，還有灰塵的長期侵蝕，讓機臺表面老化，影響美觀;

4、正常操作使用

特別注意盡可能不要生產超出線徑范圍的產品，以免降低設備的精度。機臺需要放置在通風和干燥的地方，防止受潮生銹或者損毀電路。

能夠做到及時用心的機臺保養，既可以保持線材成型機的精度和穩定性、延長使用壽命，還可以減少機臺的返修率。
