線徑種類：鐵線、鐵絲、不銹鋼絲、鋼線、金屬線材
生產線徑：硬料：Φ2.0～Φ4.0mm
軟料：Φ2.0～Φ6.0mm

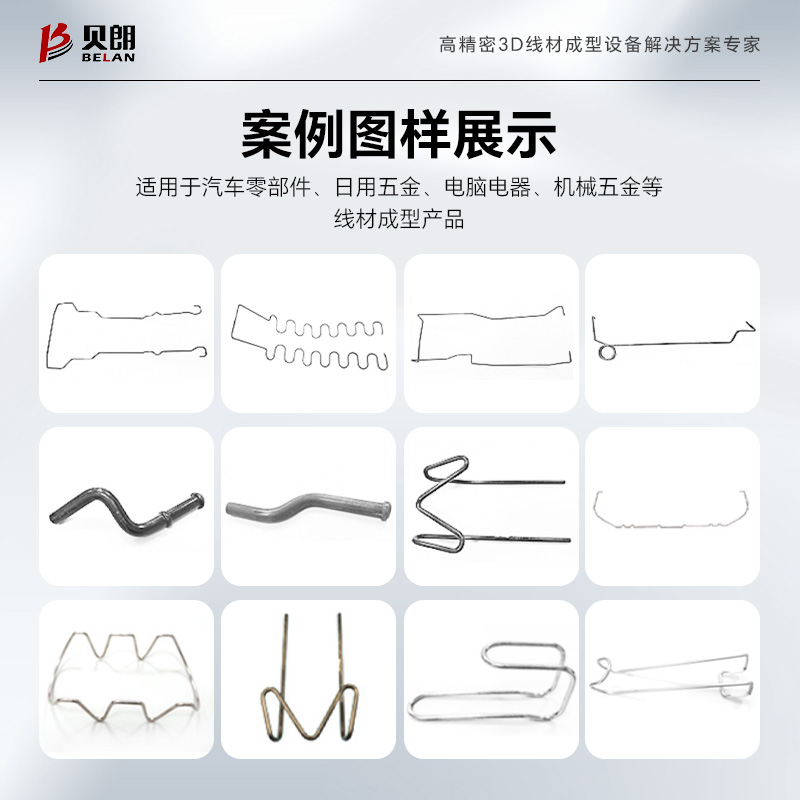

產品特點：適用于生產汽車零部件、日用五金、電腦電器、機械五金等線材成型產品，從產品結構上來講更適合生產框架類的產品，平板支撐更穩定;設備帶有折彎、平移功能，能夠成型大部分高難度3D產品，可切換多種不同R角。
|

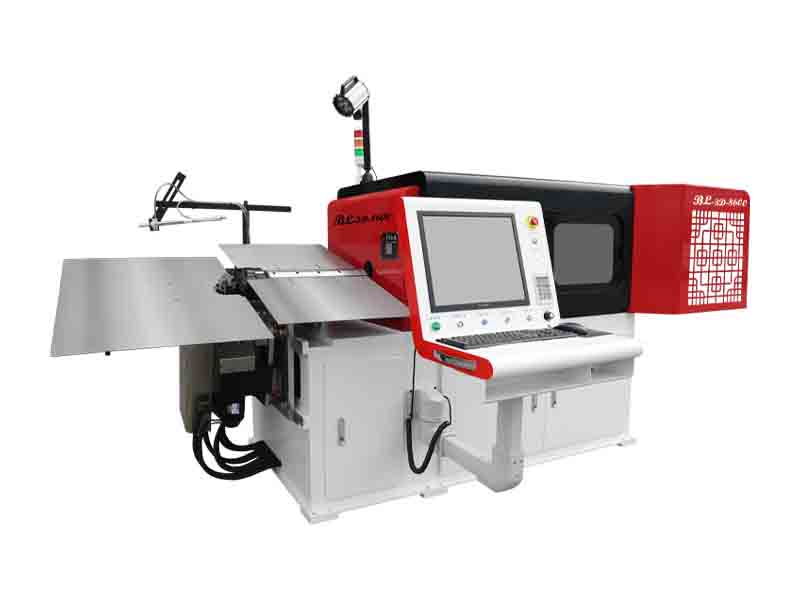

型號 |
BL-3D-8600 |
||
|
控制軸數 |
8軸 |
||
|
生產線徑 |
硬料：2.0～4.0 軟料：2.0～6.0 |
||
|
加工行程 |
回折（折刀至鈑金前端520mm） |
||
|
總功率 |
11.7kw |
||
|
轉/送線電機功率 |
2.0KW/2.7kw |
||
|
送線精度 |
300mm±0.1mm |
||
|
左右平移電機功率 |
1.0kw |
||
|
切刀電機功率 |
1.0KW |
||
|
折角升降電機功率 |
1.0kw |
||
|
最大送線速度 |
40米/分鐘 |
||
|
托板升降電機功率 |
1.0KW |
||
|
內/外折角電機功率 |
1.5KW/1.5KW |
||
|
機器重量 |
2000KG |
||
|
折角精度 |
90°±0.1mm |
||
|
工作電壓 |
三相380V（±20V） |
||
|
機器尺寸(長寬高) |
3400X1600X1500mm |
||
|
自動送線架 |
|||
|
最大承重 |
500kg |
||
|
圓盤直徑 |
Φ1300mm |
||
|
電機功率 |
1.5kw |
||
|
重量 |
450kg |
||
|
尺寸（長寬高） |
2000*1550*1250mm |
||
1、采用電腦控制系統和進口伺服電機。
2、電腦為中文、英文（可選）介面，易操作，定位準確，所有電機可同步或單獨運行。
3、當無線、斷線、纏線時有自動停機設計及線架自動加速功能，令生產更輕松有效。
4、機械具備自動潤滑供油設計，保證設備的長時間運。
5、設備帶有折彎、平移功能，能夠成型大部分高難度3D產品，可切換多種不同R角。
6、適用于生產：汽車零部件、日用五金、電腦電器、機械五金等線材成型產品，從產品結構上來講更適合生產
框架類的產品，平板支撐更穩定。
主要部件
品牌
產地
伺服電機
三洋
日本
直線滑軌
上銀
臺灣
減速機
鋇托
安徽
切刀材質
SKD11
廣東
轉曲材質
20CrMnTi
廣東
電腦系統
拓普康
廣東
開關電源
明緯
臺灣
備注：
1.生產線程 2.0-6.0mm為軟料，軟料抗拉強度≤600N
2.生產線程 2.0-4.0mm為硬料，硬料抗拉強度≤1900N
3.線架與主機之間的間隔距離為2000mm
